技术参数
技术参数
●测量介质：各种气体（天然气、压缩空气、氧气、氮气、煤制气等）;
●公称通径：DN25～DN300mm（超出此范围可协议供货）;
●精度等级：0.5级（协议订货） 1.0级、1.5级(首选）;
●公称压力：1.6 MPa、2.5 MPa、4.0MPa（超出此范围可协议供货）;
●介质温度：-20℃～+80℃;
●环境温度：-30℃～+50℃ 相对湿度：5%～95%
●工作电源：3.6V锂电池； 24VDC；
●输出信号：三线制脉冲输出、两线制或三线制4-20mA输出;
●通讯接口：RS485 ;
●防护等级：IP55、IP65（其它防护等级协议供货）;
●防爆等级：ExdIIBT4、(ExiaIICT4)；
产品概述

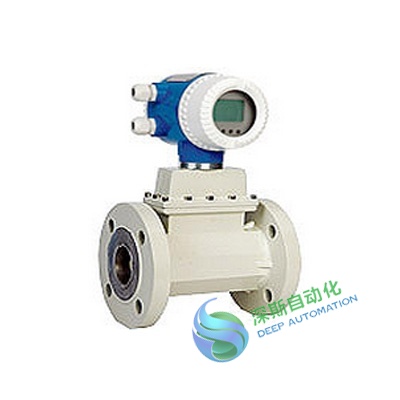

LWGQ系列气体涡轮流量计是一种综合了气体力学、流体力学、电磁学等理论而自行研制开发的新一代精确测量气体流量的速度式仪表，它具有测量精度高、重复性好、始动流量低、安装维修方便等特点。广泛应用于石油、化工、冶金、航空等部门和燃气调压站，输配气管网天然气、城市天然气计量、贸易结算等领域。
选型对照表
|
内容 |
规格代码 |
代码说明 |
||||||||||
|
LWGQ |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
智能气体涡轮流量计 |
|
通径 |
2 |
0 |
0 |
|
|
|
|
|
|
|
|
单位mm，3位区分，不足3位前面用0代替。 |
|
|
F |
|
|
|
|
|
|
|
F-法兰连接 |
|||
|
输出信号 |
0 |
|
|
|
|
|
|
0-无输出 |
||||
|
1 |
|
|
|
|
|
|
1-脉冲信号 |
|||||
|
2 |
|
|
|
|
|
|
2-4～20mA信号 |
|||||
|
通讯 |
0 |
|
|
|
|
|
0-无通讯 |
|||||
|
1 |
|
|
|
|
|
1-RS485 |
||||||
|
2 |
|
|
|
|
|
2-RS232 |
||||||
|
现场显示 |
N |
|
|
|
|
N-现场无显示 |
||||||
|
D |
|
|
|
|
D-现场显示 |
|||||||
|
|
D |
|
|
|
D-直流24V（液晶显示/有信号输出时选择） |
|||||||
|
B |
|
|
|
B-电池供电（液晶显示且无信号输出时选择） |
||||||||
|
防爆 |
N |
|
|
N-无防爆要求 |
||||||||
|
E |
|
|
E- ExdIIBT4 |
|||||||||
|
精度等级 |
A |
|
A-0.2级 |
|||||||||
|
B |
|
B-0.5级 |
||||||||||
|
C |
|
C-1.0级（首选） |
||||||||||
选型举例：
LWGQ200F21DDNC,LWGY智能气体涡轮流量计，通径200mm,法兰连接，输出4-20mA，RS485通讯，现场显示，直流24V供电，无防爆要求，1.0级精度。
通径与流量对照表
|
仪表通径 |
代码 |
标准量程 |
代码 |
扩展量程 |
|
DN25 |
S |
2.5-25 m3/h |
W |
4-40 m3/h |
|
DN40 |
S |
5-50 m3/h |
W |
6-60 m3/h |
|
DN50 |
S1 |
6-65 m3/h |
W1 |
5-70 m3/h |
|
S2 |
10-100 m3/h |
W2 |
8-100 m3/h |
|
|
DN65 |
S |
15-200m3/h |
W |
10-200m3/h |
|
DN80 |
S1 |
13-250 m3/h |
W1 |
10-160 m3/h |
|
S2 |
20-400 m3/h |
W2 |
||
|
DN100 |
S1 |
20-400 m3/h |
W1 |
13-250 m3/h |
|
S2 |
32-650 m3/h |
W2 |
||
|
DN125 |
S |
25-700m3/h |
W |
20-800m3/h |
|
DN150 |
S1 |
32-650 m3/h |
W1 |
80-1600 m3/h |
|
S2 |
50-1000 m3/h |
W2 |
||
|
DN200 |
S1 |
80-1600 m3/h |
W1 |
50-1000 m3/h |
|
S2 |
130-2500 m3/h |
W2 |
||
|
DN 250 |
S1 |
130-2500 m3/h |
W1 |
80-1600 m3/h |
|
S2 |
200-4000 m3/h |
W2 |
||
|
DN 300 |
S |
200-4000 m3/h |
W1 |
130-2500 m3/h |
