不同衬里支持的通径尺寸（mm）
管道式四氟衬里：
10,15,20,25,32,40,50,65,80,100,125
150,200,250,300,350,400.450,500,600
管道式橡胶衬里：
40，50，65，80，100，125，150，200，300，350，400，500，600，800，1000，1200，1400，1500，1600，1800，2000，2200．
注：特殊规格可以定制
流动方向、量程比
正，反，净流量；量程比：150：1；
重复性误差：测量值的±0.1%
精度等级
管道式：0.5级、1.0级（推荐）、2.0级
被测介质温度所需选择的衬里对照
普通橡胶：-20～+60℃；高温橡胶：-20～+90℃
聚四氟：-30～+100℃；
聚全氟乙丙烯：-30～+180℃
额定工作压力
管道式：
DN10—DN100≤1.6Mpa；DN125—DN1200≤1.0Mpa
流量测量范围
流量测量范围对应的流速范围是0.1～15m/s
最佳流量测量范围对应的流速范围是0.5～10m/s
电导率范围
被测流体电导率≥5μs/cm（一体式）。大多数以水为成份的介质，其导电率在200-800μs/cm范围内，均可选用电磁流量计测量；
输出电流及负载电阻
4～20mA时，0～750Ω；0～10 mA时，0～1.5KΩ
防护等级
潜水型：IP68；其他型：IP65
供电电源
AC 85～265V、DC 24V
直管段长度
管道式：上游≥5DN、下游≥２ＤＮ
连接方式
流量计与配管之间均采用法兰连接，法兰连接尺寸
应符合机械部法兰标准JB/T 81-94的规定（详见附录十）。
电极材料
含钼不锈刚、钛（Ti）、钽（Ta）、哈氏合金（H）、铂（Pt）、镍（Ni）或其他特殊电极材料
防爆产品防爆等级：ExdⅡBT4
消耗总功率：≤１５W
环境温度：-25℃～+60℃
相对温度：5%～95%
产品概述

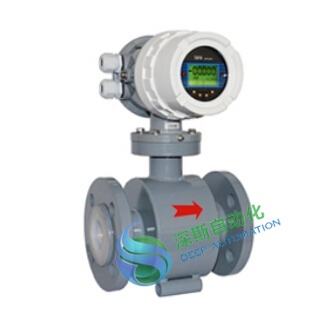

HXLD型智能电磁流量计是我公司采用国外先进技术研制的全智能型电磁流量计。转换器采用国际先进技术电路设计，输入阻抗高达1015欧姆，共模抑制比优于100db，对于外来干扰以及50Hz /60Hz干扰抑制能力优于90db,可测量电导率更低的流体介质流量。全中文电磁转换器内核采用高速中央处理器，计算速度快、精度高、测量性能可靠。传感器采用非均匀磁场技术和特殊的磁路结构，磁场稳定可靠，而且极大缩小了体积，减轻了重量，使流量计更具小型轻量化的特点。
公司着力打造为客户提供最具性价比的产品和服务，秉承“买的放心、用的省心、服务称心”的宗旨，愿与您携手共创美好未来！
流量范围的选择
电磁流量计在出厂时经过实流标定，若被测流量小于量程的20%，则测量误差将偏大且流量越低测量误差越大。在选择量程时，一般使用流量范围在量程的40%～80%为宜。传感器的最大流量和最小流量必须符合下表中的参数。
|
（内径mm） |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
Qmin(m3/h) |
0.0283 |
0.0636 |
0.12 |
0.176 |
0.29 |
0.452 |
0.7 |
1.19 |
|
Qmax(m3/h) |
4.24 |
9.54 |
16.96 |
26.5 |
43.42 |
67.85 |
106.0 |
179.0 |
|
内径（mm） |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
Qmin(m3/h) |
1.8 |
2.28 |
4.41 |
6.36 |
11.3 |
17.6 |
25.4 |
34.6 |
|
Qmax(m3/h) |
271.0 |
424.0 |
662.0 |
954.0 |
1690 |
2650 |
3810 |
5190 |
|
内径（mm） |
400 |
450 |
500 |
550 |
600 |
700 |
800 |
900 |
|
Qmin(m3/h) |
45.2 |
57.2 |
77.6 |
85.8 |
101.0 |
138.0 |
180.0 |
229.0 |
|
Qmax(m3/h) |
6780 |
8570 |
10600 |
12800 |
15200 |
20700 |
27100 |
34300 |
|
内径（mm） |
1000 |
1100 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
|
Qmin(m3/h) |
282.0 |
342.0 |
407.0 |
554.1 |
732.7 |
916.0 |
1131.0 |
1368.4 |
|
Qmax(m3/h) |
42400 |
51300 |
61000 |
83121 |
108566 |
137404 |
169635 |
205258 |
