技术参数
测量介质：液体（水、液化石油气、成品油、轻质原油、有机液、无机液等无纤维、颗粒杂质的液体）；
公称通径：DN4 -- DN200mm；
测量精度：0.2级、 0.5级、 1.0级（首选）；
介质粘度：小于5×10-6m2/s（大于5×10-6m2/s的液体，流量计需要进行实液标定）；
公称压力：1.0Mpa；1.6Mpa；2.5Mpa；4.0Mpa；6.3Mpa（其它压力等级协议供货）；
介质温度：-20℃＋120℃（不锈钢测量管）；
环境条件：环境温度：-20℃～＋60℃；相对湿度：5%～95%；大气压力：86kPa～106kPa；
供电电源: 3.6V锂电池；12VDC；24VDC；
输出信号：三线制脉冲输出、两线制4-20mA输出；
防护等级：默认IP65（IP67、IP68协议供货）；
防爆等级：隔爆型ExdIICT6
产品概述

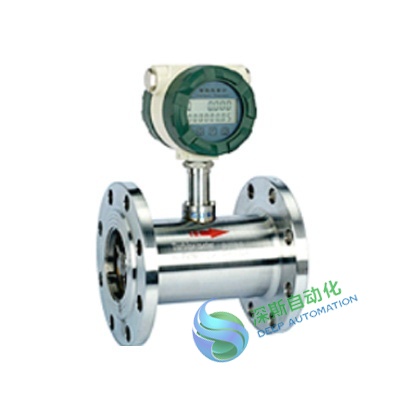

LWGY系列液体涡轮流量计是一种速度式仪表，它具有准确度高、重复性好、结构简单、压力损失小、维修方便等优点，用于测量封闭管道中低粘度液体的体积流量。在石油、化工、冶金、供水、造纸等行业中具有广泛的应用。产品吸取了国内外流量仪表先进技术，经过优化设计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护简单，使用方便等特点的新一代涡轮流量计。广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13 及刚玉 AI2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于 5×10-6m2/s 的液体。对于运动粘度大于 5×10-6m2/s 的液体,可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等,是流量计量和节能的理想仪表。
选型对照表
|
内容 |
规格代码 |
代码说明 |
|||||||||
|
LWGY |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
智能液体涡轮流量计 |
|
通径 |
2 |
0 |
0 |
|
|
|
|
|
|
|
单位mm，3位区分，不足3位前面用0代替。 |
|
连接方式 |
L |
|
|
|
|
|
|
L-螺纹连接 |
|||
|
F |
|
|
|
|
|
|
F-法兰连接 |
||||
|
K |
|
|
|
|
|
|
K-快装型 |
||||
|
C |
|
|
|
|
|
|
C-插入式 |
||||
|
输出信号 |
0 |
|
|
|
|
|
0-无输出 |
||||
|
1 |
|
|
|
|
|
1-脉冲信号 |
|||||
|
2 |
|
|
|
|
|
2-4～20mA信号 |
|||||
|
通讯 |
0 |
|
|
|
|
0-无通讯 |
|||||
|
1 |
|
|
|
|
1-RS485 |
||||||
|
2 |
|
|
|
|
2-RS232 |
||||||
|
现场显示 |
N |
|
|
|
N-现场无显示 |
||||||
|
D |
|
|
|
D-现场显示 |
|||||||
|
工作电源 |
E |
|
|
E-直流12V（液晶显示/有信号输出时选择） |
|||||||
|
D |
|
|
D-直流24V（液晶显示/有信号输出时选择） |
||||||||
|
B |
|
|
B-电池供电（液晶显示且无信号输出时选择） |
||||||||
|
防爆 |
N |
|
N-无防爆要求 |
||||||||
|
E |
|
E- ExdIICT6 |
|||||||||
|
精度等级 |
A |
A-0.2级 |
|||||||||
|
B |
B-0.5级 |
||||||||||
|
C |
C-1.0级（首选） |
||||||||||
选型举例：
LWGY200F21DDNC,LWGY智能液体涡轮流量计，通径200mm,法兰连接，输出4-20mA，RS485通讯，现场显示，直流24V供电，无防爆要求，1.0级精度。
补充说明：
公称通径： 4、6、10只能选用螺纹连接方式，15、20、25、32、40通径可选螺纹也可选法兰连接、50、65、80、100、125、150、200只能选法兰连接。
通径与流量范围对照表：
|
仪表通径 |
标准范围 |
扩展范围 |
安装方式 |
常规耐压 |
特制耐压等级 |
|
DN 4 |
0.04～0.25 |
0.04～0.4 |
螺纹（法兰） |
6.3 |
12、16、25 |
|
DN 6 |
0.1～0.6 |
0.06～0.6 |
螺纹（法兰） |
6.3 |
12、16、25 |
|
DN 10 |
0.2～1.2 |
0.15～1.5 |
螺纹（法兰） |
6.3 |
12、16、25 |
|
DN 15 |
0.6～6 |
0.4～8 |
螺纹（法兰） |
6.3、2.5（法兰） |
4.0、6.3、12、16、25 |
|
DN 20 |
0.8～8 |
0.45～9 |
螺纹（法兰） |
6.3、2.5（法兰） |
4.0、6.3、12、16、25 |
|
DN 25 |
1～10 |
0.5～10 |
螺纹（法兰） |
6.3、2.5（法兰） |
4.0、6.3、12、16、25 |
|
DN 32 |
1.5～15 |
0.8～15 |
法兰（螺纹） |
6.3、2.5（法兰） |
4.0、6.3、12、16、25 |
|
DN 40 |
2～20 |
1～20 |
法兰（螺纹） |
6.3、2.5（法兰） |
4.0、6.3、12、16、25 |
|
DN 50 |
4～40 |
2～40 |
法兰（螺纹） |
2.5 |
4.0、6.3、12、16、25 |
|
DN 65 |
7～70 |
4～70 |
法兰 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 80 |
10～100 |
5～100 |
法兰 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 100 |
20～200 |
10～200 |
法兰 |
1.6 |
4.0、6.3、12、16、25 |
|
DN 125 |
25～250 |
13～250 |
法兰 |
1.6 |
2.5、4.0、6.3、12、16 |
|
DN 150 |
30～300 |
15～300 |
法兰 |
1.6 |
2.5、4.0、6.3、12、16 |
|
DN 200 |
80～800 |
40～800 |
法兰 |
1.6 |
2.5、4.0、6.3、12、16 |
