技术参数
测量介质：液体、气体、蒸汽
输出方式: 4~20mA电流信号/脉冲信号
测量范围：(见附表一）
输出信号：三线制：脉冲信号
温度范围： -40℃~350℃
三线/二线制：4～20mA信号
耐压：PN1.6MPa、PN2.5MPa、PN4.0MPa、更高压力可定做 允许振动加速度：≤0.2g
范 围 度：正常范围1:10 扩展范围1:15
环境温度：-40℃~55℃(非防爆场所)
压力损失系数：Cd≤2.6
-20℃~55℃(防爆场所)
系统测量精度：液体 示值±1.0% (DN15\DN20示值±2%）
环境湿度：相对湿度5~85%
气体、蒸汽 示值±1.5% (DN15\DN20 示值±2.5%）
信号远传距离：≤500m
插入式流量计 示值±2.5%
信号线接口：内螺纹M20×1.5
供电电压：12VDC、24VDC、3.6V锂电池
防爆等级：Exd II BT4
接液部分无活动部件，坚固耐用，免维护
防护等级：普通型IP65
通 讯：HART协议、RS485
仪表材质：转换器-铝合金，表体-1Cr18Ni9Ti，
显示方式: 带背光、带符号、双行显示，显示瞬时流量、 法兰-碳钢（标配）；也可定制特殊材质
百分比、输出电流等、累积流量及多种工程量单位
产品概述
智能涡街流量计是根据卡门旋涡理论，利用流体的自然振动原理研制成的一种速度式流量仪表。该流量计具有无可动部件、测量范围大、介质适应性广、测量精度高、压力损失小、结构简单、运行可靠、使用寿命长、安装维护方便等许多显著优点。可广泛应用于石油化工、冶金、电力、食品、制药、电力、造纸等领域，以及供热、供水、煤气、市政建设、环保工程等行业的各种液体、气体、高/低温过热蒸汽和饱和蒸汽进行流量计量和节能管理。
选型对照表
|
内容 |
规格代码 |
代码说明 |
|||||||||||||||
|
LUGB |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
智能涡街流量计 |
|
|
口径 |
0 |
1 |
5 |
0 |
|
|
|
|
|
|
|
|
|
|
|
单位mm，4位区分，不足4位前面用0代替。 |
|
|
被测介质 |
1 |
|
|
|
|
|
|
|
|
|
|
1-液体 |
|||||
|
2 |
|
|
|
|
|
|
|
|
|
|
2-气体 |
||||||
|
3 |
|
|
|
|
|
|
|
|
|
|
3-蒸汽（250℃以下） |
||||||
|
4 |
|
|
|
|
|
|
|
|
|
|
4-高温高压蒸汽（350℃以下） |
||||||
|
结构形式 |
I |
|
|
|
|
|
|
|
|
|
I-一体型 |
||||||
|
C |
|
|
|
|
|
|
|
|
|
C-分体型 |
|||||||
|
安装方式 |
J |
|
|
|
|
|
|
|
|
J-法兰夹装式 |
|||||||
|
C |
|
|
|
|
|
|
|
|
C-简易插入式 |
口径≥200mm可选 |
|||||||
|
Q |
|
|
|
|
|
|
|
|
Q-球阀插入式 |
||||||||
|
F |
|
|
|
|
|
|
|
|
F-法兰式（DN15-DN300可选） |
||||||||
|
介质压力 |
1 |
|
|
|
|
|
|
|
1-1.6MPa |
||||||||
|
2 |
|
|
|
|
|
|
|
2-2.5MPa |
|||||||||
|
4 |
|
|
|
|
|
|
|
4-4.OMPa以上 |
|||||||||
|
输出信号 |
0 |
|
|
|
|
|
|
0-无信号输出 |
|||||||||
|
1 |
|
|
|
|
|
|
1-4～20mA |
||||||||||
|
2 |
|
|
|
|
|
|
2-脉冲信号 |
||||||||||
|
通讯 |
0 |
|
|
|
|
|
0-无通讯 |
||||||||||
|
1 |
|
|
|
|
|
1-RS485 |
|||||||||||
|
2 |
|
|
|
|
|
2-RS232 |
|||||||||||
|
4 |
|
|
|
|
|
4-Hart |
|||||||||||
|
温度补偿 |
0 |
|
|
|
|
T0-无温度补偿 |
|||||||||||
|
1 |
|
|
|
|
T1-设定温度补偿 |
||||||||||||
|
2 |
|
|
|
|
T2-在线温度补偿 |
||||||||||||
|
压力补偿 |
0 |
|
|
|
P0-无压力补偿 |
||||||||||||
|
1 |
|
|
|
P1-设定压力补偿 |
|||||||||||||
|
2 |
|
|
|
P2-在线压力补偿 |
|||||||||||||
|
现场显示 |
N |
|
|
N-无现场显示 |
|||||||||||||
|
D |
|
|
D-现场显示 |
||||||||||||||
|
工作电源 |
D |
|
D-直流24V（液晶显示/有信号输出时选择） |
||||||||||||||
|
B |
|
B-电池供电（液晶显示且无信号输出时选择） |
|||||||||||||||
|
防爆 |
N |
N-无防爆要求 |
|||||||||||||||
|
E |
E- ExdIIBT4 |
||||||||||||||||
选型举例：LUGB0250IF110T0P0DDN,表示智能涡街流量计，250mm口径，一体型，法兰安装，1.6Mpa压力，输出4-20mA,无通讯，无温度补偿，无压力补偿，现场显示，直流24V供电，无防爆要求
流量范围选择
|
结构形式 |
通径（mm） |
工况流量范围（m3/h） |
||
|
液体 |
气体 |
蒸汽 |
||
|
满管式
|
15 |
0.6-3 |
3.8-13 |
4.4-13 |
|
20 |
0.8-6 |
7-50 |
7.9-79 |
|
|
25 |
2-10 |
10-100 |
12-120 |
|
|
40 |
4-26 |
25-250 |
30-300 |
|
|
50 |
6-38 |
40-400 |
50-500 |
|
|
65 |
10-65 |
68-680 |
85-850 |
|
|
80 |
20-100 |
100-1000 |
120-1200 |
|
|
100 |
30-150 |
160-1600 |
190-1900 |
|
|
125 |
40-250 |
230-2300 |
280-2800 |
|
|
150 |
50-380 |
380-3800 |
440-4400 |
|
|
200 |
80-620 |
670-6700 |
790-7900 |
|
|
250 |
120-1150 |
1060-10600 |
1200-12000 |
|
|
300 |
180-1300 |
1540-15400 |
1780-17800 |
|
|
插入式
|
400 |
270-2700 |
2700-27000 |
3200-32000 |
|
500 |
420-4200 |
4240-42400 |
4950-49500 |
|
|
600 |
610-6100 |
6100-61000 |
7100-71000 |
|
|
800 |
1000-10800 |
10850-108500 |
12660-126600 |
|
|
1000 |
1600-16900 |
17000-170000 |
20000-200000 |
|
|
1200 |
2400-24400 |
24400-244000 |
28500-285000 |
|
|
1500 |
2800-3800 |
38200-382000 |
44500-445000 |
|
外形尺寸
夹装式尺寸对照表
|
参数 公称通径（mm） |
L |
D |
|
25 |
65 |
75 |
|
40 |
75 |
84 |
|
50 |
75 |
92 |
|
65 |
75 |
105 |
|
80 |
85 |
120 |
|
100 |
90 |
140 |
|
125 |
100 |
163 |
|
150 |
120 |
190 |
|
200 |
150 |
240 |
|
250 |
160 |
290 |
|
300 |
160 |
340 |
法兰式尺寸对照表
|
参数 公称通径（mm） |
L |
D |
|
10 |
200 |
250 |
|
15 |
200 |
250 |
|
20 |
200 |
250 |
|
25 |
200 |
250 |
|
40 |
200 |
250 |
|
50 |
200 |
250 |
|
65 |
200 |
250 |
|
80 |
200 |
250 |
|
100 |
200 |
250 |
|
125 |
200 |
250 |
|
150 |
200 |
300 |
|
200 |
250 |
350 |
|
250 |
250 |
450 |
|
300 |
300 |
450 |

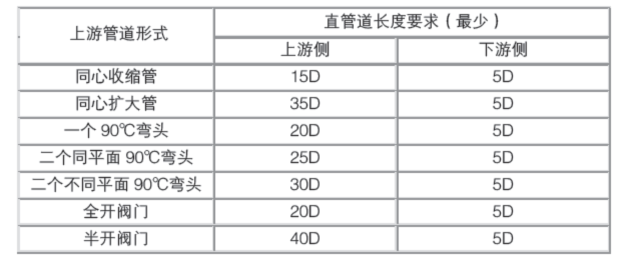

管道尺寸
注：D=流量计的公称通径

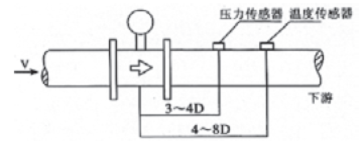

如果流量计需要安装压力和温度传感器进行测量，则需安装在介质流向的下游方向。详见下图所示。
选型举例：LUGB0250IF110T0P0DDN,表示智能涡街流量计，250mm口径，一体型，法兰安装，1.6Mpa压力，输出4-20mA,无通讯，无温度补偿，无压力补偿，现场显示，直流24V供电，无防爆要求
