性能参数
|
量程范围 |
0～0.02…25Mpa |
|
压力类型 |
表压、绝压、密封压 |
|
供电电源 |
24V、12V |
|
输出信号 |
4～20mA、1～5V、0～5V |
|
工作温度 |
-40～85℃(常温)、 -40～150℃(高温) |
|
储存温度 |
-40～125℃ |
|
零点温漂 |
±2%FS（＠-10～70℃） |
|
灵敏度温漂 |
±2%FS（＠-10～70℃） |
|
过载压力 |
150%FS |
|
机械振动 |
20g（20-5000HZ) |
|
冲击 |
100g（11ms） |
|
综合精度 |
0.1、0.3、0.5级可选 |
|
绝 缘 |
100MΩ/250VDC |
|
响应时间 |
≤1ms（上升到90%FS） |
|
长期稳定性 |
±0.2%FS/年 |
|
防护等级 |
IP65 |
|
防爆等级 |
本安防爆ExiaⅡCT6 |
|
材质 |
卡箍膜片316L |
|
介质兼容 |
与不锈钢兼容的各种介质 |
产品概述

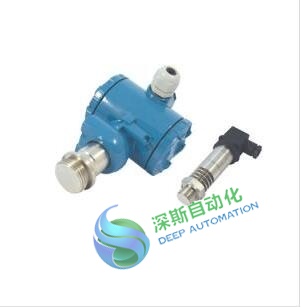

SSYB350卫生型平膜压力变送器采用平面膜直接感受压力信号，以扩散硅压力芯体作为敏感元件，用符合标准的硅油或橄榄油为压力传递介质。测量端采用316L不锈钢材料，特殊焊接处理的齐平隔离膜片。结构紧凑、耐腐蚀，抗震动、宽范围温度补偿。
SSYB350卫生型平膜压力变送器因螺纹端面受力膜片外露直接感受压力，可防止结垢，不卫生及粘稠压力堵塞等问题，特别适用于医疗、食品行业有卫生要求的，粘稠流体压力和液位测量，解决了结垢，堵塞，清洁卫生等问题。广泛应用于食品、医药、酿酒等卫生型行业及测量介质可能结垢场合的压力测试。
适用范围
医药卫生、食品、酿酒、乳品、饮料等粘稠易堵塞卫生要求高方便清洗的场合;环保化工涂料、聚氨酯设备、油漆检测系统等…
外形尺寸及接线方式
|
常温 -40～85℃ |
尺寸图 单位：mm |
J1：2088壳体 |
J5：赫斯曼 |
|
|
|
||
|

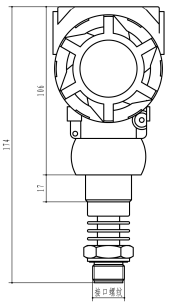

高温 -40～150℃ |
尺寸图 单位：mm |
J1：2088壳体 |
J5：赫斯曼 |
|
|
|
||
|
接线方式
|
接线方式 (电流输出） |
|
红线：电源+ 绿线：电流输出 |
|
接线方式 (电压输出） |
|
红线：电源+ 蓝线：共地 黄线：电压输出 |
螺纹接口
|
种类 |
C1：M20×1.5 |
C2：G1/2 |
C5：NPT1/2 |
C19：G1 |
|
尺寸图 单位：mm
|
|
|
|
|
订购提示：
⑴ 电气连接请严格按照产品说明书上的接线方法，接线错误绘造成放大电路的损坏。
⑵ 安装时请勿碰触平膜片，进压膜片一旦损坏，无法维修。
⑶ 若对产品外形和性能参数有特殊要求，本公司可提供定制。
