性能参数
|
量程范围 |
0～0.07…5Mpa |
|
压力类型 |
表压、绝压、密封压 |
|
供电电源 |
24V、12V |
|
输出信号 |
4～20mA、1～5V、0～5V |
|
工作温度 |
-40～85℃(常温型)、 -40～150℃(高温型) |
|
储存温度 |
-40～125℃ |
|
零点温漂 |
±2%FS（＠-10～70℃） |
|
灵敏度温漂 |
±2%FS（＠-10～70℃） |
|
过载压力 |
150%FS |
|
机械振动 |
20g（20-5000HZ) |
|
冲击 |
100g（11ms） |
|
综合精度 |
0.1、0.3、0.5级可选 |
|
绝 缘 |
100MΩ/250VDC |
|
响应时间 |
≤1ms（上升到90%FS） |
|
长期稳定性 |
±0.2%FS/年 |
|
防护等级 |
IP65 |
|
材质 |
外壳不锈钢;卡箍膜片316L |
|
介质兼容 |
与316L不锈钢兼容的各种介质 |
产品概述

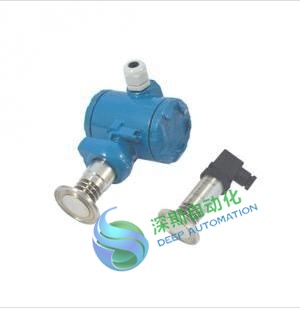

SSYB350K卡箍型平膜压力变送器采用平面膜直接感受压力信号，以扩散硅压力芯体作为敏感元件，内置处理电路将传感器毫伏信号转换成标准电压﹑电流﹑频率信号输出，可直接与计算机、控制仪表﹑显示仪表等相连，可进行远距离信号传输。
SSYB350K卡箍型平膜压力变送器卡箍端面受力膜片外露直接感受压力，可防止结垢，不卫生及粘稠压力堵塞等问题，广泛应用于食品、医药、酿酒等卫生型行业及测量介质可能结垢场合的压力测试。
适用范围
腐蚀性气体，液体，蒸汽的压力和液位测量，压缩机，空调系统，工业自动化产品配套等…
电气连接及接线方式
|
|
J1：2088壳体 |
常温型J5：赫斯曼 |
高温型J5：赫斯曼 |
|
尺寸图 单位：mm |
|
|
|
|
接线方式 (电流输出） |
|
红线：电源+ 绿线：电流输出 |
红线：电源+ 绿线：电流输出 |
|
接线方式 (电压输出） |
|
红线：电源+ 蓝线：共地 黄线：电压输出 |
红线：电源+ 蓝线：共地 黄线：电压输出 |
卡箍接口
|
K1：2寸卡箍 |
K2：2.5寸卡箍 |
|
|
|
安装示意（仅供参考）
安装提示：
1.卡箍平膜为一次性充油，膜片请勿触碰，防止变形进而损伤内部芯片。
2.赫斯曼常温型产品，在介质150℃温度下（消毒时间）工作不要超过十分钟，防止高温导致传感器不能正常工作。
3.在现场安装或清洗时，请拧紧赫斯曼插座或2088外壳，防止壳体进水损坏内部电路。
