性能参数
|
量程范围 |
0～0.01…60Mpa |
|
压力类型 |
表压、绝压、密封压 |
|
供电电源 |
24V |
|
输出信号 |
4～20mA、1～5V、0～5V |
|
工作温度 |
-20～85℃ |
|
储存温度 |
-40～125℃ |
|
零点温漂 |
±1.5%FS（＠-10～70℃） |
|
灵敏度温漂 |
±1.5%FS（＠-10～70℃） |
|
过载压力 |
150%FS |
|
机械振动 |
20g（20-5000HZ) |
|
冲击 |
100g（11ms） |
|
综合精度 |
0.5级 |
|
绝 缘 |
100MΩ/250VDC |
|
响应时间 |
≤1ms（上升到90%FS） |
|
长期稳定性 |
±0.2%FS/年 |
|
防护等级 |
IP65 |
|
防爆等级 |
本安防爆ExiaⅡCT4 |
|
材质 |
外壳不锈钢;内部传感器316L |
|
介质兼容 |
与316L不锈钢兼容的各种介质 |
产品概述

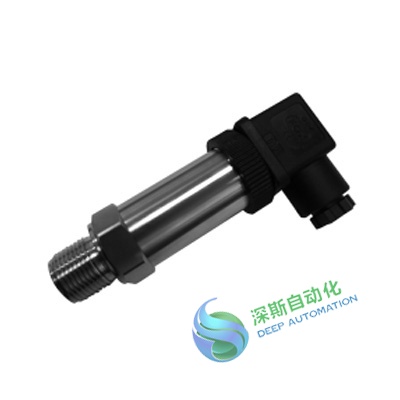

SSYB303经济型压力变送器压力敏感核心采用扩散硅芯体，内部的专用集成电路将传感器毫伏信号转换成标准电流信号，可以直接与计算机接口卡、控制仪表、智能仪表或PLC等方便相连，远距离传输可以采用电流输出方式。体积小、重量轻、全不锈钢密封结构，可在腐蚀性环境中工作。该产品安装方便简洁，具有极高的抗振和抗冲击性能，广泛应用于过程控制、航空、航天、汽车、医疗设备、HVAC等领域。
适用范围
过程控制、航空、航天、汽车、医疗设备、 HVAC等领域…

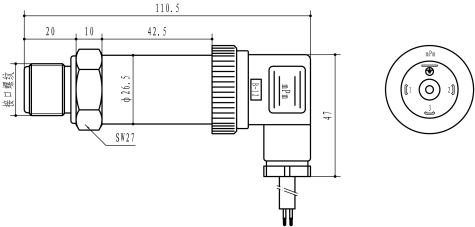

外形尺寸及接线方式
|
尺寸图 单位：mm |
|
|
接线方式 (电流输出） |
1脚：电源＋ 2脚：电流输出 |
|
接线方式 (电压输出） |
1脚：电源＋ 2脚：接地 3脚：电压输出 |
螺纹接口
|
种类 |
C1：M20×1.5 |
C2：G1/2 |
C3：M14×1.5 |
C4：G1/4 |
|
尺寸图 单位：mm
|
|
|
|
|
|
种类 |
C5：NPT1/2 |
C6：M12×1.5 |
C8：NPT1/4 |
C15：M10×1 |
|
尺寸图 单位：mm |
|
|
|
|
|
种类 |
C16：M16×1.5 |
C22：R1/4 |
C36：M18×1.5 |
C51：G3/8 |
|
尺寸图 单位：mm |
|
|
|
|
订购提示：
⑴ 电气连接请严格按照接线方法，接线错误绘造成放大电路的损坏。
⑵ 若对产品外形和性能参数有特殊要求，本公司可提供定制。
