性能参数
|
量程范围 |
-0.1…0～0.035…100Mpa |
|
压力类型 |
表压、绝压、密封压 |
|
供电电源 |
24V、12V |
|
输出信号 |
4～20mA、1～5V、0～5V |
|
工作温度 |
0～150℃;0～300℃ |
|
储存温度 |
-40～125℃ |
|
零点温漂 |
±1.5%FS（＠-10～70℃） |
|
灵敏度温漂 |
±1.5%FS（＠-10～70℃） |
|
过载压力 |
150%FS |
|
机械振动 |
20g（20-5000HZ) |
|
冲击 |
100g（11ms） |
|
综合精度 |
0.1、0.3、0.5级可选 |
|
绝 缘 |
100MΩ/250VDC |
|
响应时间 |
≤1ms（上升到90%FS） |
|
长期稳定性 |
±0.2%FS/年 |
|
防护等级 |
IP65 |
|
防爆等级 |
本安防爆ExiaⅡCT6 |
|
材质 |
外壳不锈钢;内部传感器316L |
|
介质兼容 |
与不锈钢兼容的各种液体或气体 |
产品概述
SSYB300T高温压力变送器选用耐高温压力传感器作为信号测量元件，被测介质压力经过变送器上的散热结构传递到传感器上，高精度的信号处理电路位于不锈钢壳体内，将传感器输出信号转换为标准输出信号。
整个产品经过了元器件、半成品及成品的严格测试及老化筛选，性能稳定可靠，使产品在用于高温介质的压力测量时，能长期稳定工作。
适用范围
工业现场;食品及医药设备;发电、机械制造、石油化工等高温介质;蒸汽和热能交换的领域的设备配套等…
外形尺寸及接线方式
|
工作温度 0～150℃ |

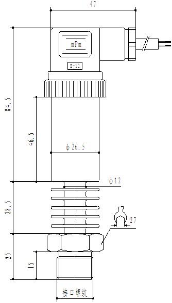

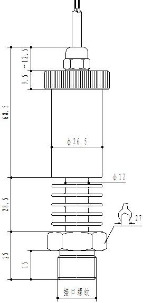

尺寸图 单位：mm |
J5：赫斯曼 |
J6：赫斯曼直接引线 |
|
|
|
||
|
接线方式 (电流输出） |
红线：电源+ 绿线：电流输出 |
红线：电源+ 绿线：电流输出 |
|
|
接线方式 (电压输出） |
红线：电源+ 蓝线：共地 黄线：电压输出 |
红线：电源+ 蓝线：共地 黄线：电压输出 |
|
|
工作温度 0～300℃
|
尺寸图 单位：mm |
J5：赫斯曼 |
J6：赫斯曼直接引线 |
|
|
|
||
|
接线方式 (电流输出） |
红线：电源+ 绿线：电流输出 |
红线：电源+ 绿线：电流输出 |
|
|
接线方式 (电压输出） |
红线：电源+ 蓝线：共地 黄线：电压输出 |
红线：电源+ 蓝线：共地 黄线：电压输出 |
螺纹接口
|
种类 |
C1：M20×1.5 |
C2：G1/2 |
|
尺寸图 单位：mm
|
|
|
订购提示：
⑴ 标配电缆1.5米，超过的部分按照长度收费。
⑵ 选型时请注明介质温度。
⑶ 选型时请注意被测介质与产品接触部分的兼容性。
⑷ 若对产品外形和性能参数有特殊要求，本公司可提供定制。
