性能参数
|
量程范围 |
0m～0.5m…200m H₂O |
|
供电电源 |
24V、12V |
|
输出信号 |
4～20mA、1～5V、0～5V |
|
工作温度 |
0℃～85℃ |
|
介质温度 |
-20℃～85℃ |
|
储存温度 |
-40℃～125℃ |
|
补偿温度 |
0m～10m H₂O：0℃～60℃ |
|
10m～200m H₂O：-10℃～70℃ |
|
|
零点温漂 |
±1.5%FS（补偿温度范围内） |
|
灵敏度温漂 |
±1.5%FS（补偿温度范围内） |
|
机械振动 |
20g（20-5000HZ) |
|
冲击 |
100g（11ms） |
|
综合精度 |
0.5级 |
|
绝 缘 |
200MΩ/250VDC |
|
响应时间 |
≤1ms（上升到90%FS） |
|
长期稳定性 |
±0.2%FS/年 |
|
防护等级 |
IP68 |
|
材质 |
接线盒低铜铝合金；液位探头全不锈钢 |
|
|
电缆全不锈钢 |
|
介质兼容 |
与304不锈钢兼容的各种介质 |
产品概述

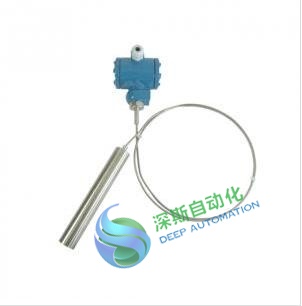

SSYB262集气筒式液位变送器由不锈钢集气筒、不锈钢毛细管及接线盒组成。传感器与信号处理电路设计在接线盒内部，集气筒投入到被测液体内部，负责采集压力信号。集气筒内的气体采集到的液位压力信号通过不锈钢毛细管将压力传递给传感器，由此避免了传感器与被测介质的直接接触，适应于高温腐蚀性等场合，有效地解决了高温腐蚀液体以及污水液位测量的难题。
SSYB262集气筒式液位变送器广泛应用于环保、水利、变频供水、工业过程控制、化工等领域的液位测量控制。在测量污水、淤泥等介质时可根据客户要求增加过滤网结构。
适用范围
静压液位，液灌，污水，高温、腐蚀性液体和污水的测量…
外形结构及接线方式
|
尺寸图（单位：mm） |
接线方式 |
|
|
电流输出
电压输出 |
安装示意（仅供参考）
安装提示：
1、探头应垂直放入水中，与垂直线夹角不能超过30℃。
2、毛细管不能进水，若发现管中集水，可以将探头取出，把水排掉。
3、毛细管较细，不能反复弯折。
4、若测量介质中杂质过多，建议选配过滤网罩。
订购提示：
1、带显示分为数码管显示和液晶显示两种，请在订单中说明。
2、被测介质应与接触产品部分的材料相兼容，同时需要注明被测介质在测量状态时的密度（水除外）。
3、若对产品外形和性能参数有特殊要求，本公司可提供定制。
