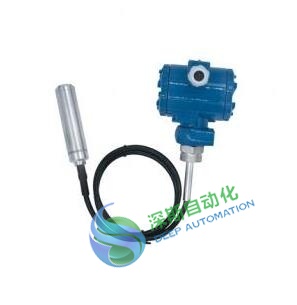

SSYB260电缆式液位变送器

性能参数

　　产品概述

　　SSYB260电缆式液位变送器由高性能扩散硅压阻式压力传感器作为测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过信号调理电路转换成标准(电流或电压)信号输出，建立起输出信号与液体深度的线性对应关系，实现对液体深度的测量。产品精度高、体积小，直接投入液体中，即可测量出变送器末端到液面的液体高度，使用方便。适用于石油、化工、电厂、城市供水、水文勘探领域的液位测量与控制。

　　经过长期老化及稳定性筛选，产品性能稳定可靠，能够适用应用于环境比较恶劣的露天现场，同时能够现场液位显示，零点，满程可迁移。

　　适用范围

　　静压液位，液灌，污水，工业用水，水池，水井，河流，海水，湖泊等...

外形结构及接线方式

安装示意（仅供参考）

一、静水中安装（深井、水池、液灌等）

安装提示：

1、在开口的容器中测量静止流体液位时，把液位变送器垂直投入到容器的底部，在容器的开口处将连接变送器的电缆线和接线盒固定。

2、当介质粘稠度较大是（如污水池）可以加装套管或者支架，保证变送器可以投入带容器的底部。

3、露天安装时，应尽量把变送器接线盒置于通风干燥处，避免强光直接照射和雨淋，造成壳体温度过高或进水，进而损坏内部电路板。

二、动水中安装（江河、河流、湖泊等）

安装提示：

1、在流动的水中测量水位时，介质波动较大的情况下，可以在水道中插入一根钢管，内径在50厘米左右，在侵入水中的管子位于水流方向的反向不同高度开若干个Φ5左右的小孔，使水进入管中，在管的出口处将电缆线和接线盒固定。

2、在水道介质波动和泥沙较大时，还可以通过加装阻尼装置的方法过滤泥沙和消除动态压力和波浪的不利影响，保证测量准确度。

3、产品安装于多雷地区时，订货时应注明“防雷”，同时建议用户在现场加装防雷击保护装置，并确保产品及电源可靠接地，可降低雷电对变送器损坏的概率。

订购提示：

1、带显示分为数码管显示和液晶显示两种，请在订单中说明。

2、被测介质应与接触产品部分的材料相兼容，同时需要注明被测介质在测量状态时的密度（水除外）。

3、产品采用耐磨性性能强的聚氨脂较导线，长度根据量程确定，与被测液位深度相对应，特殊请另作说明。

4、若对产品外形和性能参数有特殊要求，本公司可提供定制。
