技术参数
检测原理：电化学式
检测方式：在线监测、扩散式
信号输出：三线制4-20mA，线性输出
RS485（Moudbus-RTU协议）
报警输出：1组继电器输出，1A（DC24V）
一、二级报警指示灯显示
供电电压：额定24VDC（18-28VDC）
工作电流：<100mA
最大功耗：<2.5W
精 度：±5%F.S
重 复 性: ±2%F.S
响应时间: T90<60秒
报 警 值：高、低报数值为50%FS和20%FS （现场可调）
隔爆等级：Exd IIC T6
防护等级：IP66
工作条件：温度-20～50℃，湿度10～95%RH无凝露
环境压力：86～115kPa
安装方式：壁挂安装或管道安装
壳体材质: 铸铝合金
外形尺寸：144×99×108.5mm
储存温度: 0-25℃
信号线规格：4-20mA输出连接电缆规格为3芯屏蔽电缆线RVVP 3 x 1.0mm2
RS485输出连接电缆规格为4芯屏蔽电缆线RVVP 4 x 1.0mm2

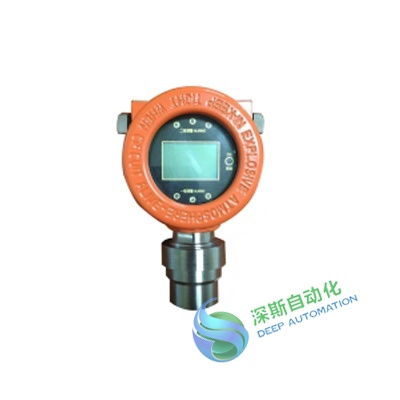

THY-FDM系列有毒有害气体探测器是一款高性能的产品，内置MCU，高品质德国电化学传感器，结合先进的数字处理技术，可对室内外环境中的有毒有害气体进行连续的全面监控。
该产品广泛用于石油、化工、钢铁、消防、电力、环保、医药等行业。

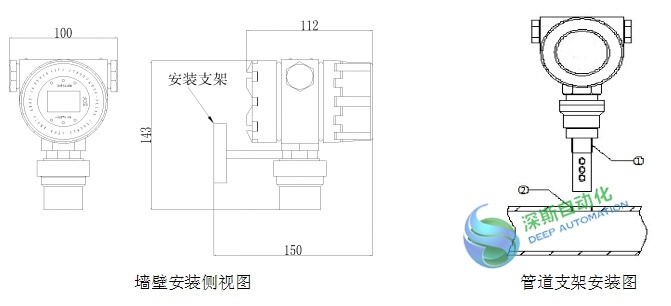

安装图
订货信息表：
|
订货号 |
气体种类 |
分子式 |
检测范围 |
分辨率 |
|
THY-FDM-01A |
一氧化碳 |
CO |
0-1000ppm |
1ppm |
|
THY-FDM-01B |
一氧化碳 |
CO |
0-2%vol |
0.01%vol |
|
THY-FDM-02A |
硫化氢 |
H2S |
0-100ppm |
0.1ppm |
|
THY-FDM-02B |
硫化氢 |
H2S |
0-1000ppm |
1ppm |
|
THY-FDM-03A |
氧气 |
O2 |
0-30%vol |
0.1%vol |
|
THY-FDM-03B |
氧气 |
O2 |
0-100%vol |
0.1%vol |
|
THY-FDM-04A |
氯气 |
Cl2 |
0-20ppm |
0.1ppm |
|
THY-FDM-04B |
氯气 |
Cl2 |
0-100ppm |
0.1ppm |
|
THY-FDM-05A |
氨气 |
NH3 |
0-50ppm |
0.1ppm |
|
THY-FDM-05B |
氨气 |
NH3 |
0-100ppm |
0.1ppm |
|
THY-FDM-05C |
氨气 |
NH3 |
0-1000ppm |
1ppm |
|
THY-FDM-06A |
臭氧 |
O3 |
0-5ppm |
0.01ppm |
|
THY-FDM-06B |
臭氧 |
O3 |
0-100ppm |
0.1ppm |
|
THY-FDM-07 |
氰化氢 |
HCN |
0-100ppm |
0.1ppm |
|
THY-FDM-08 |
氯化氢 |
HCl |
0-100ppm |
0.1ppm |
|
THY-FDM-09A |
氢气 |
H2 |
0-1000ppm |
1ppm |
|
THY-FDM-09B |
氢气 |
H2 |
0-4%vol |
0.01%vol |
|
THY-FDM-10A |
一氧化氮 |
NO |
0-100ppm |
0.1ppm |
|
THY-FDM-10B |
一氧化氮 |
NO |
0-1000ppm |
1ppm |
|
THY-FDM-11 |
二氧化氮 |
NO2 |
0-100ppm |
0.1ppm |
|
THY-FDM-12A |
二氧化硫 |
SO2 |
0-20ppm |
0.1ppm |
|
THY-FDM-12B |
二氧化硫 |
SO2 |
0-100ppm |
0.1ppm |
|
THY-FDM-12C |
二氧化硫 |
SO2 |
0-1000ppm |
1ppm |
|
THY-FDM-12D |
二氧化硫 |
SO2 |
0-5000ppm |
1ppm |
|
THY-FDM-13A |
氟化氢 |
HF |
0-10ppm |
0.1ppm |
|
THY-FDM-13B |
氟化氢 |
HF |
0-30ppm |
0.1ppm |
|
THY-FDM-14A |
甲醛 |
HCHO |
0-10ppm |
0.1ppm |
|
THY-FDM-14B |
甲醛 |
HCHO |
0-100ppm |
0.1ppm |
|
THY-FDM-15 |
乙烯 |
C2H4 |
0-100ppm |
1ppm |
|
THY-FDM-16 |
氟气 |
F2 |
0-10ppm |
0.1ppm |
|
THY-FDM-17 |
溴气 |
Br2 |
0-30ppm |
0.1ppm |
|
THY-FDM-18A |
磷化氢 |
PH3 |
0-20ppm |
0.1ppm |
|
THY-FDM-18B |
磷化氢 |
PH3 |
0-1000ppm |
1ppm |
|
THY-FDM-19 |
乙醇 |
C2H5OH |
0-100ppm |
0.1ppm |
|
THY-FDM-20 |
甲醇 |
CH4O |
0-100ppm |
0.1ppm |
|
THY-FDM-21 |
乙炔 |
C2H2 |
0-100ppm |
0.1ppm |
|
THY-FDM-22 |
环氧乙烷 |
C2H4O |
0-100ppm |
0.1ppm |
|
THY-FDM-23 |
丙烯腈 |
C3H3N |
0-100ppm |
0.1ppm |
|
THY-FDM-24 |
醋酸乙酯 |
CH3COOC2H5 |
0-100ppm |
0.1ppm |
|
THY-FDM-25A |
二氧化氯 |
ClO2 |
0-10ppm |
0.01ppm |
|
THY-FDM-25B |
二氧化氯 |
ClO2 |
0-250ppm |
0.1ppm |
|
THY-FDM-26 |
硅烷 |
SiH4 |
0-5ppm |
0.01ppm |
|
THY-FDM-27 |
砷化氢 |
AsH3 |
0-5ppm |
0.01ppm |
|
THY-FDM-28 |
四氢噻吩 |
THT |
0-100ppm |
1ppm |
|
THY-FDM-29 |
溴化氢 |
HBr |
0-30ppm |
0.1ppm |
|
THY-FDM-30 |
偏二甲肼 |
N2H4 |
0-5ppm |
0.01ppm |
|
THY-FDM-31 |
光气 |
COCl2 |
0-5ppm |
0.01ppm |
|
THY-FDM-32 |
三氯氧磷 |
POCl3 |
0-30ppm |
0.1ppm |
|
THY-FDM-33 |
氯乙烯 |
C2H3CL |
0-100ppm |
0.1ppm |
|
THY-FDM-34 |
二氯乙烷 |
C2H4CL2 |
0-100ppm |
0.1ppm |
|
THY-FDM-34 |
二氯甲烷 |
CH2CL2 |
0-100ppm |
0.1ppm |
|
THY-FDM-34 |
三氯甲烷 |
CHCL3 |
0-100ppm |
0.1ppm |
|
THY-FDM-35 |
异丙醇 |
C3H8O |
0-100ppm |
0.1ppm |
|
THY-FDM-36 |
异丁烯 |
C4H8 |
0-100ppm |
0.1ppm |
|
THY-FDM-37 |
丁二烯 |
C4H6 |
0-100ppm |
0.1ppm |
|
THY-FDM-38 |
乙酸乙烯酯 |
C4H6O2 |
0-100ppm |
0.1ppm |
|
部件 |
||||
|
FDM－1003 |
主板 |
FDM－1006 |
校准帽 |
|
|
FDM－1004 |
传感器不锈钢气室 |
ALM－001 |
防爆型声光报警灯 |
|
|
FDM－1005 |
外壳 |
|
|
|
