性能参数
|
量程范围 |
-0.1…0～0.02…100Mpa |
|
压力类型 |
表压、绝压、密封压 |
|
供电电源 |
24V、12V |
|
输出信号 |
4～20mA、1～5V、0～5V、0.5～4.5V 、0～10V |
|
工作温度 |
-20～85℃ |
|
储存温度 |
-40～125℃ |
|
零点温漂 |
±1.5%FS（＠-10～70℃） |
|
灵敏度温漂 |
±1.5%FS（＠-10～70℃） |
|
过载压力 |
150%FS |
|
机械振动 |
20g（20-5000HZ) |
|
冲击 |
100g（11ms） |
|
综合精度 |
0.3、0.5级可选 |
|
绝 缘 |
100MΩ/250VDC |
|
响应时间 |
≤1ms（上升到90%FS） |
|
长期稳定性 |
±0.2%FS/年 |
|
EMC浪涌 |
（IEC61000-4-5） 2KV |
|
EMC静电 |
（IEC61000-4-2） 接触放电8KV，空气放电15K |
|
防护等级 |
IP65 |
|
防爆等级 |
ExdⅡCT6 |
|
材质 |
外壳低铜铝合金；内部传感器316L |
|
介质兼容 |
与316L不锈钢兼容的各种介质 |
产品概述

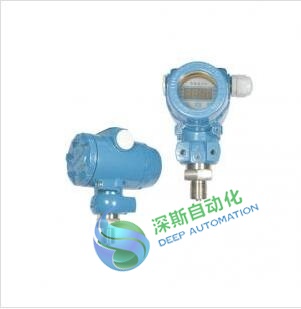

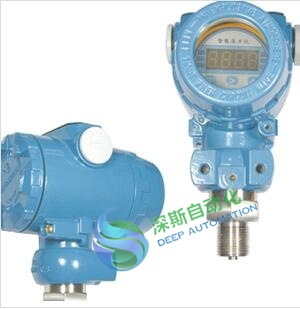

SSYB400压力变送器采用高性能，高稳定性OEM压力芯体作为信号测量元件，传感器信号经过专用信号处理转换成标准信号输出，经过长期老化及稳定性筛选，产品性能稳定可靠，应用于环境比较恶劣的露天现场，同时能够现场压力显示，零点，满程可迁移。
SSYB400压力变送器安装接口形式，既可根据用户的要求加工，也可提供与其它品牌变送器兼容的规格。该系列产品广泛应用于工业过程控制、石油、化工、冶金等行业。
适用范围
项目配套，锅炉，油田，注塑，重工，化工，蒸汽管网，燃气管网，供水管网...
外形结构及接线方式
|
种类 |
J1：2088壳体 |
J2：2088壳体带显示 |
J11：133壳体 |
|
尺寸图 单位：mm |
|
|
|
|
接线方式 (电流输出） |
|
|
|
|
接线方式 (电压输出） |
|
|
|
螺纹接口
|
种类 |
C1：M20×1.5 |
C2：G1/2 |
C5：NPT1/2 |
|
尺寸图 单位：mm
|
|
|
|
安装示意（仅供参考）
安装提示：
1. 产品垂直安装于现场压力接口。
2. 露天安装时，应尽量把变送器置于通风干燥处，避免强光直接照射和雨淋，否则将会使性能变差或出现故障。
3. 产品安装于多雷地区时，订货时应注明“防雷”，同时建议用户在现场加装防雷击保护装置，并确保产品及电源可靠接地，可降低雷电对变送器损坏的概率。
4. 若安装完成后发现变送器无输出或者输出异常，请检查：
① 电气连接是否准确，是否牢固；
② 供电电压是否过低以及负载电阻是否过大。
